元電装整備士のむーちょです！
「ドライブレコーダーやLEDパーツを自分で取り付けてみよう！」とDIYに挑戦した際、必ずと言っていいほど出会うのが「ギボシ端子」です。
配線同士をワンタッチで接続・解除できる非常に便利なパーツですが……
なんとなく手元にあったラジオペンチでギュッと潰していませんか？
実はこれ、整備士からすると超・危険信号です。
かしめが甘いと、走行中の振動で配線がすっぽ抜けたり、接触不良を起こして電装品が動かなくなったりします。最悪の場合、抜け落ちた配線が車体の金属部分に触れてショートし、車両火災に繋がるリスクすらあるんです。
今回は、元整備士の視点から「絶対に抜けない・失敗しないギボシ端子の正しいかしめ方」を徹底解説します！
準備編：これだけは揃えたい必須ツール
正しくかしめるためには、まず「正しい道具」を使うことが大前提です。
ラジオペンチは絶対NG！必ず「電工ペンチ」を使おう

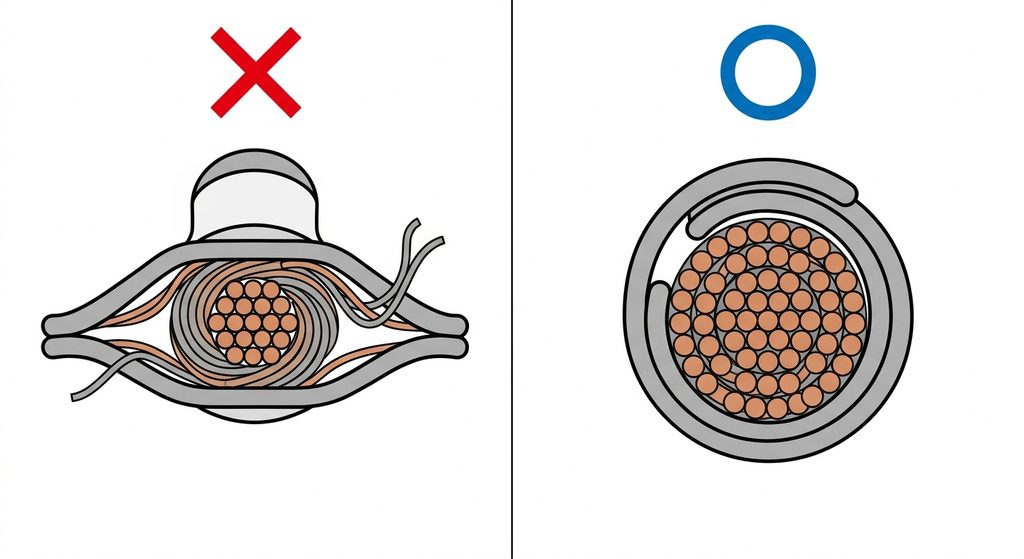

ラジオペンチやニッパーで潰すのは絶対にやめましょう。端子のツメが綺麗に丸め込まれず、ただ平べったく潰れるだけなので、引っ張ると簡単に抜けてしまいます。
必ずギボシ端子専用の「電工ペンチ」を用意してください。端子のツメを内側にくるっと巻き込んで強固に締め付ける形状になっているため、これを使うだけで施工の成功率が9割上がります。
ギボシ端子とスリーブの基本構造
ギボシ端子には突き出ている「オス」とくぼんでいる「メス」があり、それぞれに透明なスリーブと呼ばれる保護カバーがセットになっています。
- プラス電源側（車体から電気が出る側）： 必ずメススリーブ＋メス端子を使う
- 電装品側（機器側）： オススリーブ＋オス端子を使う
※電源側にメス端子を使う理由は、万が一端子が外れた際に金属部分が露出せず、ショートを防ぐためです。
実践編：失敗しない！ギボシ端子のかしめ方 5ステップ
それでは、実際に配線を接続していく5つの手順を解説します。
① スリーブを「先」に通す（重要！）
端子をかしめる前に、必ず配線に保護スリーブを通しておきます。 これを忘れて端子をかしめてしまうと、スリーブが通らなくなり、せっかく作って端子を切り落としてやり直す羽目になります。DIY初心者あるあるワーストワンの失敗ですので、真っ先に通しましょう！
② 被覆を剥く長さ（約4〜5mm）と配線のねじり方
ワイヤーストリッパーや電工ペンチの刃を使って、配線の外皮（被覆）を約4〜5mm剥きます。 剥き出しになった芯線（銅線）は、パラパラと広がらないように指先で軽くねじってまとめておくのがコツです。
③ 端子の爪（ツメ）の役割を理解する
ギボシ端子をよく見ると、ツメが2段階（手前と奥）に分かれています。
- 奥のツメ（小さい方）： 芯線（銅線）をかしめて「電気を流す」役割
- 手前のツメ（大きい方）： 被覆の上からかしめて「配線を固定する（引っ張り強度）」役割
この2つの役割を意識することが、プロの仕上がりに近づく第一歩です。
④ 電工ペンチの「適切なサイズの穴」でかしめる
端子に配線をセットしたら、電工ペンチの圧着部分（ハート型のような凹み）を使ってかしめます。

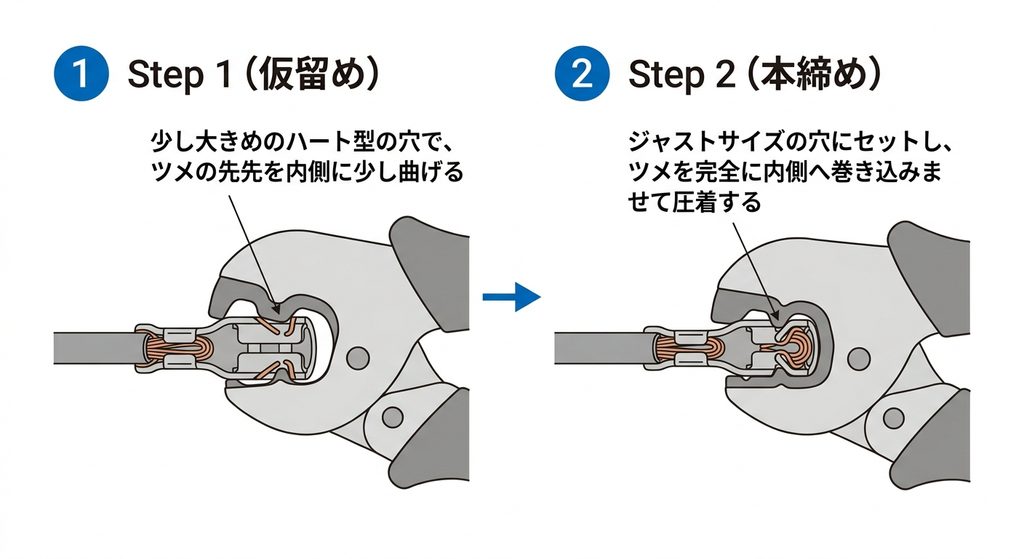

- 最初から一番狭い穴で潰すのではなく、少し大きめの穴で仮留めしてから、ジャストサイズの穴で本締めする。
- ツメが内側にクルッと巻き込むようにペンチをセットしてギュッと握り込む。
芯線側と被覆側の2箇所を、それぞれ適切な穴サイズで順番に締め込みましょう。
⑤ 仕上げの引っ張りテストで抜け落ち確認
かしめ終わったら、配線と端子を持って「グッと強めに引っ張る」テストを行ってください。 ここですっぽ抜けるようであれば、かしめ不足かサイズの選択ミスです。走行中の振動で抜ける前に、ここで失敗に気づくことが重要です。最後スリーブを端子全体に被せれば完成です！
プロが教える！抜け落ち・接触不良を防ぐ裏技
ここからは、現場で実際に使っている「もう一段上のプロ技」をご紹介します。
細い配線（0.2sq〜0.5sq）は「折り返して」太さを増す
LEDパーツ（特に海外製LEDマーカーライプなど！）の配線は非常に細い（0.2sqなど）ことがあります。細い配線をそのまま一般的なギボシ端子でかしめても、ツメが空振りしてスカスカになり、簡単に抜けてしまいます。
【プロの対処法】

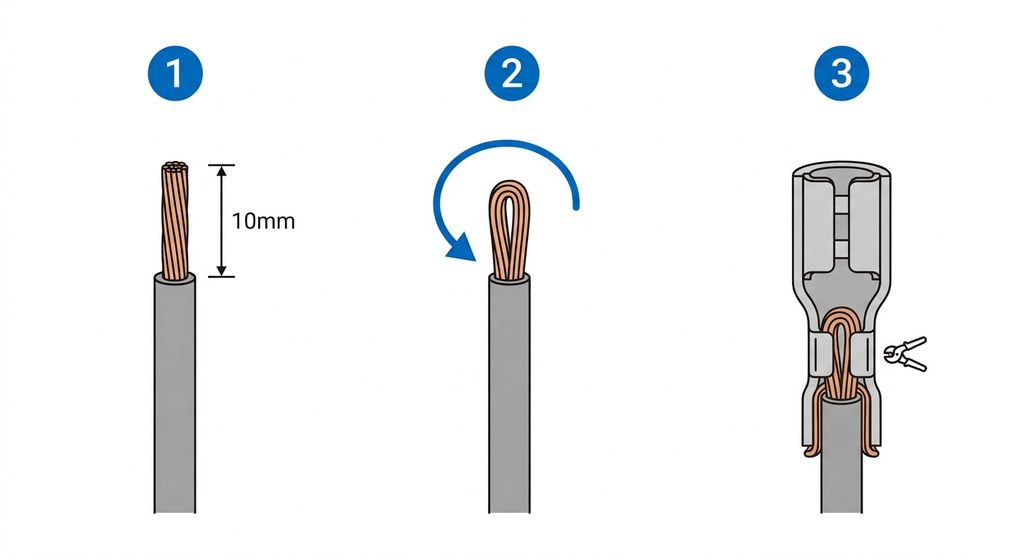

被覆を少し長め（約10mm）に剥き、芯線を二つ折りに折り返して2倍の太さにしてからかしめる。 たったこれだけで端子がしっかり噛み込み、引っ張り強度が劇的に向上します。
このやり方でも抜けてしまう場合は、かしめた部分を半田付けすることで抜け防止となります。
スリーブの向きと「カチッ」とした手応え
オスとメスを繋ぐ際は、奥までしっかり差し込んで「カチッ」という手応えがあるまで押し込んでください。
また、スリーブ同士がしっかり重なり合い、金属部分が一切露出していないことを最後に必ず目視で確認しましょう。
道具と正しい手順で「一生モノの電装技術」を！
ギボシ端子のかしめは、電装DIYの「基本のキ」であり、最も大切な土台です。
- ラジオペンチは使わず「電工ペンチ」を使う
- スリーブは必ず「先」に通す
- 芯線と被覆の「2段階のツメ」を正しくかしめる
- 細い配線は「折り返して」太さを稼ぐ
- 最後に「引っ張りテスト」を忘れない
このポイントさえ押さえておけば、走行中のトラブルや接触不良に悩まされることは一気になくなります。
正しい知識と道具を手に入れて、安全で楽しいカーDIYライフを楽しんでくださいね！
