元電装整備士のむーちょです！
前回の記事では「トラックや乗用車で大容量インバーターを使う際の注意点」についてお話ししました。
その中で登場したのが、「バッ直（バッテリー直結）」という言葉です。
「大容量のインバーターやオーディオアンプを使うならバッ直が必須！」と聞いたことがある方も多いのではないでしょうか？
しかし、DIY初心者の方からはこんな声もよく聞きます。
「車内までどうやって配線を引き込めばいいの？」
「バッテリーから直接電源を取ると、車が火事になるって本当……？」
結論から言うと、正しい知識と手順を守れば、バッ直は安全かつ最強の電源確保ルートになります！
今回は、元整備士の視点から「バッ直の基本知識」から「絶対にやってはいけないNG施工」、そして「安全な施工4ステップ」まで分かりやすく解説します！
バッ直の基本！なぜバッテリーから直接引くのか？
そもそも、なぜ車内のシガーソケットやヒューズボックスからの電源分岐ではダメなのでしょうか？

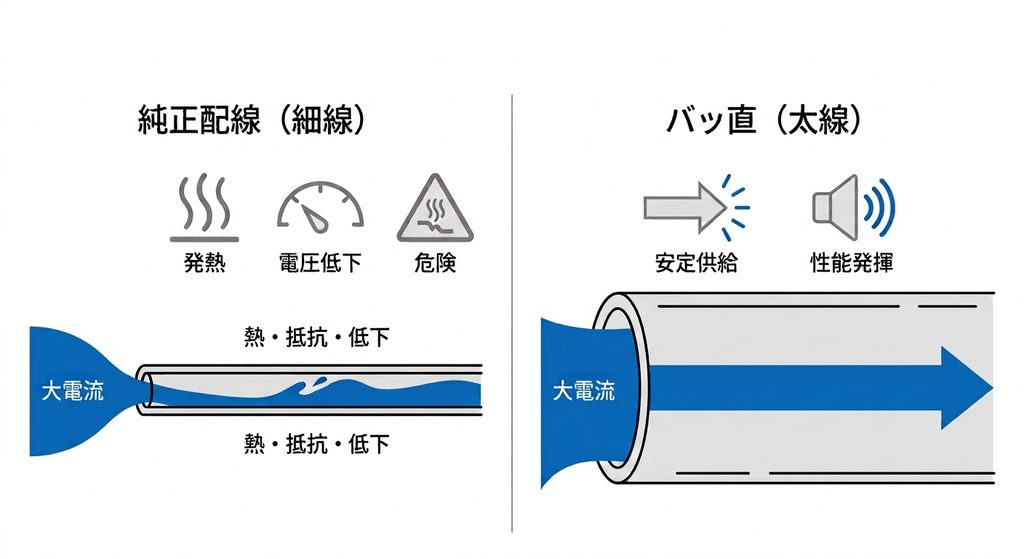

理由はシンプルで、「純正の配線が細すぎるから」です。
電気は、配線が細ければ細いほど抵抗が大きくなり、大きな電流を流そうとすると発熱します。シガーソケットやナビ裏の配線は、せいぜい10A（120W〜150W程度）までの電流しか想定されていません。
ここに電気ケトルや大型アンプなどの大容量電装品を繋ぐと、以下のトラブルが発生します。
- 電圧降下（電気のパワーダウン）で機器が正常に動かない
- 許容電流を超えて純正ヒューズが速攻で飛ぶ
- 配線が異常に発熱し、被覆（ゴム）が溶けてショートする
そこで、「バッテリーから太い配線を直接車内まで引き込み、安定した大電流を安全に供給する手法」がバッ直（バッテリー直結）なのです。
これをやったら車が燃える！？バッ直の3大NG施工
バッ直は強力なパワーを得られる反面、失敗したときのリスクが非常に大きい作業です。整備士時代にも、危険なDIY施工をされたお車を何度も目撃してきました。
特に危険な「3大NG施工」を絶対に覚えておいてください。
① バッテリー直後に「ヒューズ」を入れていない（超危険！）
これが最も恐ろしい間違いです。 万が一、車内に引き込んだ配線が擦れて被覆が破れ、車体（金属部分）に触れると「大電流のショート」が起きます。 バッテリー直後にヒューズが入っていないと、バッテリーの限界まで電流が流れ続け、一瞬で配線が赤く発熱して車両火災に繋がります。
② 配線（コード）の太さが足りていない
「手元にあった余り物の配線」などで済ませるのは危険です。 使いたい電装品の消費電流（A）に対して配線が細すぎると、配線自体が電気ヒーターのように発熱し、被覆が溶けて大変危険です。必ず使用機器のアンペア数に合った太い配線（sq数）を選びましょう。
③ 車内への引き込み部でコルゲートチューブを使わない
エンジンルームから車内へ配線を通す際、金属の鉄板や硬いゴムブッシュを通過します。 走行中の振動で配線が擦れ続けると、皮膜が削れて中の銅線が露出します。コルゲートチューブ（保護用のスリット付きチューブ）を巻かずに直通させるのは絶対にNGです。
コルゲートチューブは下記の物をオススメしています！
安全に作業する！バッ直施工の4ステップ
それでは、実際にプロも行っている安全なバッ直の施工手順を4つのステップで解説します。
ステップ1：必要な配線の太さとヒューズ容量を選定する
まずは取り付ける電装品の「消費電流（A）」を確認します。
- 例：300Wのインバーター（12Vの場合） ➔ 約25Aの電流が流れる
- この場合は、30A以上に耐えられる太い配線（AVS 3.0sq以上など）と、30Aのヒューズを用意します。

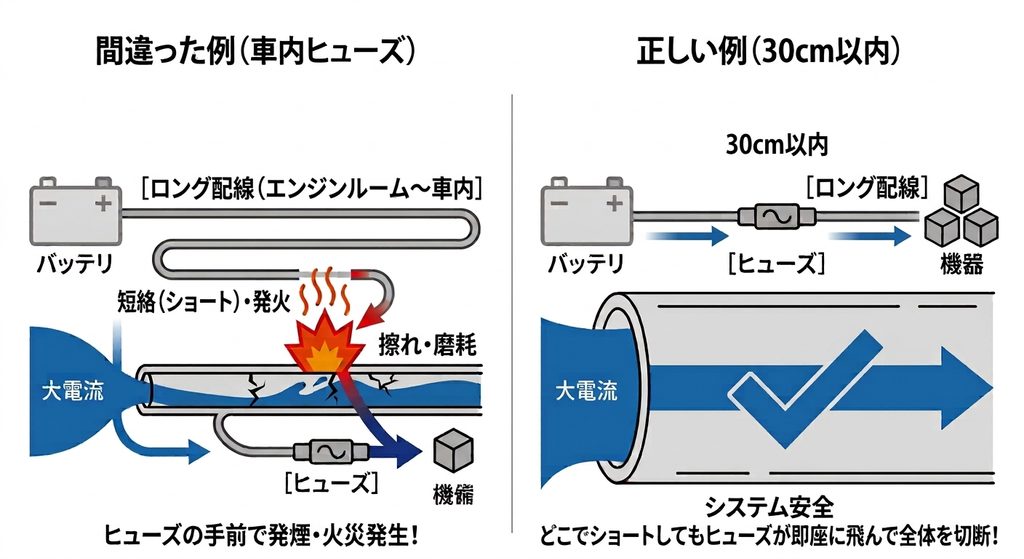

ステップ2：バッテリー端子の近く（30cm以内）にヒューズを設置する
バッテリーのプラス（+）端子に配線を取り付けたら、必ずバッテリーから30cm以内の位置にメインヒューズホルダーを割り込ませます。 この位置にヒューズを置くことで、万が一それ以降の配線でショートが起きても、ヒューズが身代わりとなって即座に電流を遮断してくれます。

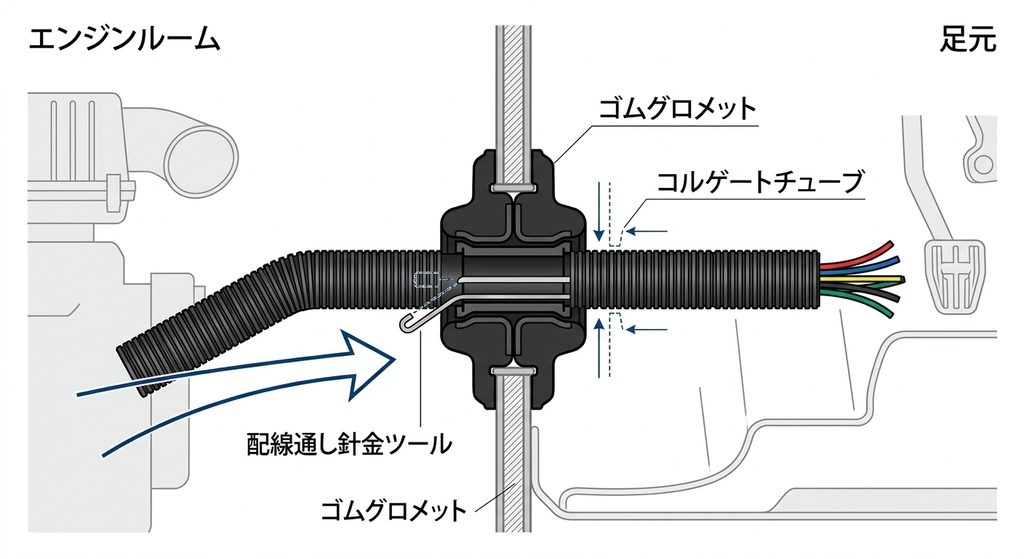

ステップ3：バルクヘッドのグロメットから車内へ引き込む
エンジンルームと車内を隔てる鉄板（バルクヘッド）には、純正の配線束が通っている「メインハーネスのゴムグロメット（ゴムキャップ）」があります。
- 配線にコルゲートチューブを巻いて保護する
- ゴムグロメットの余白部分に小さな切れ込みを入れる
- 配線通し（針金など）を使って、慎重に車内側へ引き込む
- 引き込み終わったら、防水用にコーキング材やビニールテープでスキマを密閉する
※鉄板に直接穴を開けて通すのは、配線が削れてショートの原因になるため避けてください。
ステップ4：車内でリレー（または専用スイッチ）を噛ませる
バッ直電源は常時バッテリーと繋がっているため、そのまま電装品を繋ぐと「エンジンを切っても電気が流れてバッテリー上がりを起こす」ことになります。
キーのON/OFF（ACC電源）に連動してバッ直電源を通電させたい場合は、車内側に「大容量対応の電源リレー」を挟み込んで設置するのが鉄則です。
リレーについてもっと知りたい方向けに、リレーマスターになれる記事も書いていますので、ぜひご覧ください！
👉 【元整備士が解説】車の「リレー」とは？3極・4極・5極の仕組みと配線図を徹底解説！
まとめ：保護と基本を守ればバッ直は怖くない！
バッ直（バッテリー直結）のポイントを最後にもう一度おさらいしましょう！
- バッテリーから30cm以内に必ず「適切な容量のヒューズ」を入れる
- 消費電流に合わせた「太い配線」を選ぶ
- 引き込み部は「コルゲートチューブ」で擦れ防止と防水をする
- ACC連動にするなら車内に「リレー」を設置する
この基本ルールさえ徹底すれば、ショートや車両火災のリスクをゼロに近づけ、大容量の電装品を安心して使いこなすことができます。
「配線の引き込み場所が分からない」「安全に作業できるか不安……」という場合は、無理をせずプロの電装ショップや整備工場に依頼するのも賢い選択です！
正しく安全な知識を身につけて、快適なカーDIYライフを楽しんでくださいね！
