こんにちは！
元電装整備士のむーちょです。
キャンピングトレーラーやボートトレーラーを牽引する際、絶対に欠かせないのが「7極トレーラーコネクター」です。
「ウィンカーが出ない」
「ブレーキランプが点かない」
といったトレーラーのトラブルの多くは、この7極コネクターの接触不良や配線ミスが原因。 元・電装整備士の視点から、7極コネクターの基本配線、DIYでの交換手順、そして絶対に押さえておきたい注意点を分かりやすく解説します！

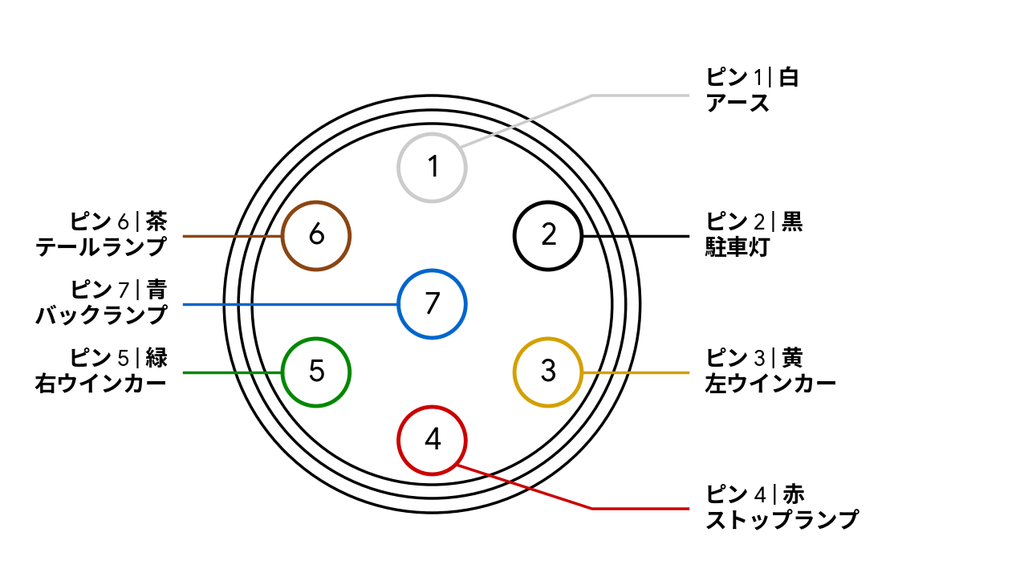

【基本】7極コネクターの配線配列と役割
JIS規格（ISO3732 / ISO1724など）に基づく、7極コネクターの一般的なピンアッセンブリ（配線の割り当て）です。作業時は必ずお手元の車両・トレーラーの規格（主に日本国内ではS7極や欧州7極など）を確認してください。
- 1番（WHT・白）：アース
- 2番（BLK・黒）：駐車灯 ※近年は使用されていない
- 3番（YEL・黄）：左ウインカー
- 4番（RED・赤）：ストップランプ
- 5番（GRN・緑）：右ウインカー右
- 6番（BRN・茶）：テールランプ
- 7番（BLU・青）：バックランプ
💡 元電装整備士のアドバイス
配線色はメーカーやハーネスの規格によって異なる場合があります。
色だけに頼らず、必ずテスターや検電ペンを使って「どの芯線がどの灯火に対応しているか」を確認しながら作業しましょう。
2. ここが危ない！トレーラーコネクターの「3大注意点」
① アース不良はすべての不具合の元凶
「テールを点けるとウインカーが変に点滅する」「全体的に電気がチカチカする」というトラブルの8割はアース不良です。1番のアース線がしっかり導通しているか、サビや腐食がないかを一番に疑いましょう。
② 防水・防錆対策を怠ると一発でアウト
トレーラーのコネクターは走行中に雨水、泥、融雪剤などを直接浴びる過酷な場所にあります。内部に水分が浸入すると、すぐに緑青（青かび）やサビが発生してショート・接触不良を起こします。
③ 抜き差しのときの「引っ張り事故」
コードを持ってグイッと抜くのはNGです。芯線に負担がかかり、内部で断線や端子の抜けを引き起こします。必ずコネクターのハウジング（本体）を持って抜き差ししましょう。
3. 【DIY】7極コネクターの交換手順
劣化や破損したコネクターを自分で交換する手順を解説します。（今回は一般的な樹脂製ねじ止めタイプの交換を想定）
【準備するもの】
- 新しい7極コネクター（車両側またはトレーラー側）
- プラス・マイナスドライバー
- ワイヤーストリッパー（または電工ペンチ）
- 防水用シリコングリス、または自己融着テープ
- テスター（または検電ペン）
ステップ1：古いコネクターの取り外し
- 安全のため、車のキーをOFF（できればバッテリーのマイナス端子を外す）にします。
- コネクターのカバーを外し、内部の配線状態（どの色が何番に繋がっているか）をスマホで写真に撮っておきます（あとで絶対に見返します！）。
- 固定ビスを緩めて配線を外し、傷んでいる古いコネクター本体を取り外します。
ステップ2：配線の下準備
- 配線の先端を1cmほど剥き、中の銅線（芯線）を露出させます。
- 経年劣化で黒ずんでいたりサビている銅線は、綺麗に切り落とすかサンドペーパーで磨いてピカピカの銅色を出しておきます（ここが接触不良を防ぐ最大のコツ！）。
- もし可能なら、端子の抜け防止と腐食防止のために棒状端子（フェルール端子）を圧着するか、ハンダを軽く予備田（イモハンダにならないよう注意）しておくと完璧です。
ステップ3：新しいコネクターへの結線
写真の記録を頼りに、正しい番号（1〜7番）にそれぞれの配線を差し込み、プラスネジで確実に締め付けます。
- 「しっかり奥まで挿さっているか」「ネジが銅線を噛んでいるか」「抜け落ちないか」を一本ずつ引っ張って確認します。
ステップ4：防水処理と組み付け
- 内部に水が入るのを防ぐため、結線部やゴムのグロメット部分にシリコングリスを塗布するか、防水カバーをしっかり装着します。
- カバーを元通りに組み立てます。
ステップ5：動作確認（テスト）
すべて組み付けたら、車と接続して最終チェックを行います。
- スモールランプ（テール）点灯
- 左右ウインカー点滅
- ブレーキランプ点灯
- バックランプ点灯（またはフォグ）
すべて正常に連動することを確認できたら作業完了です！
🛠️ まとめ
7極コネクターは構造こそシンプルですが、屋外の過酷な環境に晒されるため、ちょっとしたサビや緩みで簡単に電気が通らなくなります。
「なんだか最近トレーラーの灯火類が怪しいな」と感じたら、だましだまし使うのではなく、思い切ってコネクターの清掃や新品交換にチャレンジしてみてください。スッキリ直ると本当に気持ちがいいですよ！
