車の電装DIYに挑戦していると、必ずぶつかる壁があります。
「フォグランプやホーンを取り付けたいけど、リレーが必要って書いてある…」
「リレーって何？スイッチだけじゃダメなの？」
「3極・4極・5極って何が違って、どう繋げばいいの！？」
配線図を見た瞬間に頭がパニックになり、作業の手が止まってしまう方も多いのではないでしょうか。
ですが、安心してください！ 「リレー」は仕組みさえ理解してしまえば、電気DIYの可能性が無限に広がる最高のアイテムです。
今回は、元整備士の視点から「リレーの基本的な仕組み」から「3極・4極・5極リレーの使い分けと接続方法」まで、どこよりも分かりやすく徹底解説します。この記事を読み終える頃には、あなたも立派な「リレーマスター」です！
そもそも「リレー」とは？なぜ車に必要なの？
リレーをひと言で言うと、「電気の力でパチッとON/OFFする遠隔スイッチ」です。
「手元のスイッチで直接電装品をON/OFFすればいいのでは？」と思うかもしれませんが、大電流が流れる電装品（ホーン、フォグランプ、ハイパワーLEDなど）でそれをやると、非常に危険なことが起こります。
リレーを使わないとどうなる？（使わなければいけない3つの理由）
- 手元のスイッチが熱で溶ける・発火する大きな電流（例：10A〜20A）を手元の小さなスイッチに直接流すと、スイッチ内部が発熱して溶けたり、接点不良を起こして火災の原因になります。
- 電圧が下がって電装品の性能が落ちる車内（手元）まで太い配線を何メートルも引き回すと、電気抵抗が増えて「ホーンの音が小さくなる」「フォグランプが暗くなる」といった現象が起きます。
- 安全かつスマートにコントロールできるリレーを使えば、手元のスイッチには「数ミリアンペア（mA）」という超微弱な電流を流すだけで、バッテリー近くの大きな電流を安全に動かすことができます。

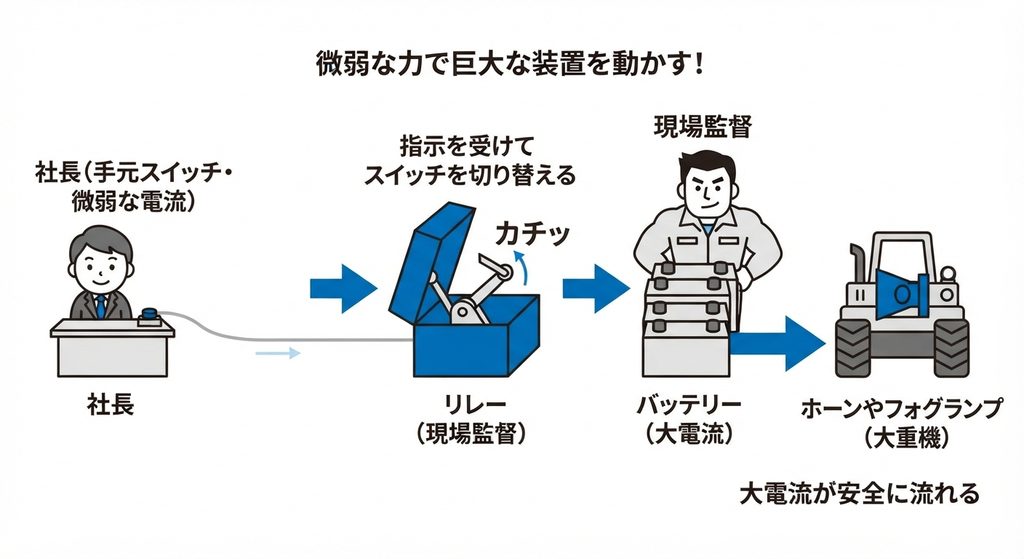

【例えで理解するリレー】
あなたが「手元の小さなスイッチ（命令を出す社長）」だとすると、リレーは「力持ちの現場監督」です。社長は小さな声（微弱な電流）で指示を出すだけで、現場監督が大重機（大きな電流）を安全に動かしてくれるイメージです。

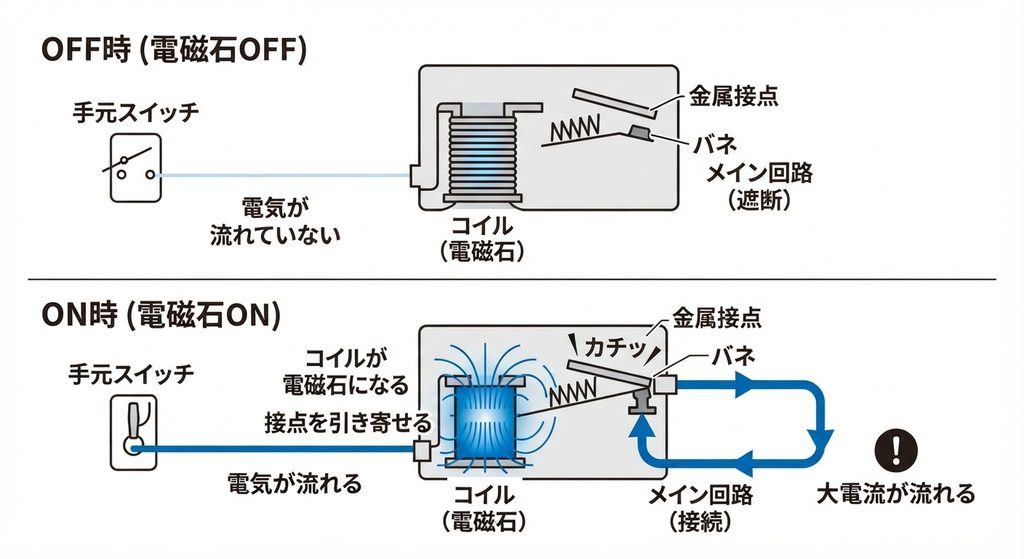

【図解】リレーの基本原理と内部構造
リレーの内部には、主に以下の2つが入っています。
- コイル（電磁石）： 電気（コントロール信号）が流れると磁石になる
- 接点（スイッチ）： 電磁石に引っ張られてカチッとくっつく金属板
手元のスイッチをONにすると、リレー内部のコイルに電気が流れて「電磁石」に変身します。その磁力で金属の接点が引き寄せられ、「カチッ！」と音がしてメイン回路が繋がり、バッテリーから電装品へ直接大きな電気が流れる仕組みです。
この原理さえ理解できれば、極数（端子の数）が増えても怖くありません！
【種類別】3極・4極・5極リレーの仕組みと配線方法
リレーには大きく分けて「3極」「4極」「5極」の3種類が存在します。それぞれの特徴と配線方法を順番にマスターしていきましょう。
① 基本の「4極リレー」（一番よく使う王道タイプ）
車のDIYで最もよく使われるのが「4極リレー」です。スイッチONで電装品を動かしたい時に使います。
- 端子の役割（4本）：
- 制御用（プラス）： 手元のスイッチからの配線（ACC電源など）
- 制御用（マイナス）： ボディアースへ
- 電源用（入力）： バッテリーからのプラス線（太い配線）
- 出力用（電装品へ）： ホーンやフォグランプのプラス線へ
Plaintext
【4極リレーの配線イメージ】
[手元スイッチ] ───(小電流)───> [コイル] ───> ボディアース
│ (磁力でON)
[バッテリー] ───(大電流)───> [接点] ───> [電装品（フォグ等）] ───> アース
- 主な用途： 社外ホーンの取り付け、フォグランプの追加、ハイパワーLEDの増設など。
② 配線を1本減らした「3極リレー」（コンパクトタイプ）
4極リレーの制御用アースとメイン電源のアースなどを内部で共通化し、端子を3本に省省スペース化したものです。
- 端子の役割（3本）：
- 電源入力（BAT / ACC）
- スイッチ（制御入力）
- 電装品への出力（OUTPUT）
- 注意点：配線がシンプルで配線作業がラクですが、内部で回路が繋がっているため、「プラスコントロール」でしか使えない制限があります。市販のLEDユニットやオートライトユニット等でよく見かけます。

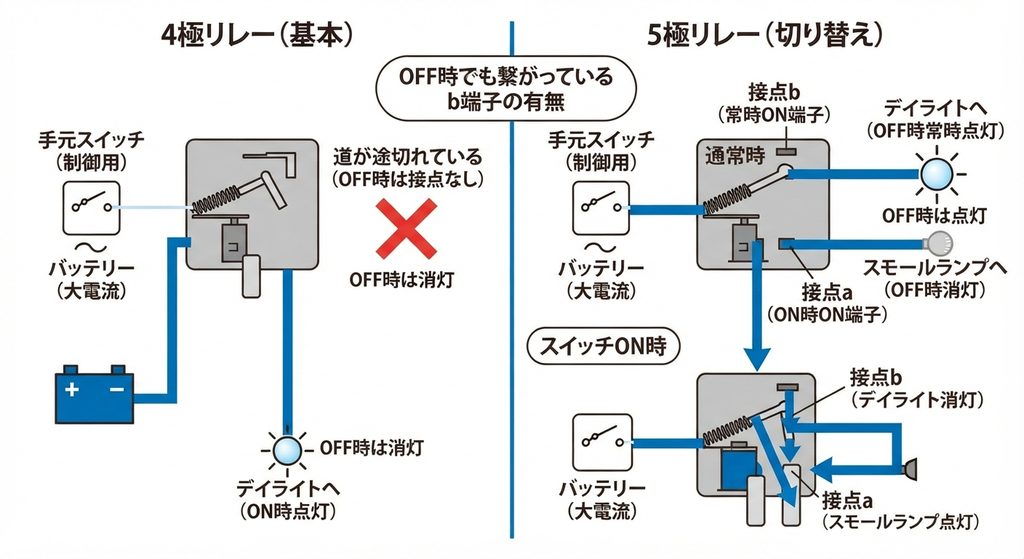

③ 応用無限大！「5極リレー」（切り替え・交互作動タイプ）
一番難しそうに見えて、実は一番面白いのが「5極リレー」です。
4極リレーとの決定的な違いは、「通常時（OFF）でも繋がっている端子が1本追加されている」ことです。
- 端子の役割（5本）：
- 制御用（プラス・マイナス）：2本
- 電源入力（COM）：1本
- 接点a（A接点・常時OFF）： スイッチONの時だけ流れる（4極と同じ）
- 接点b（B接点・常時ON）： スイッチOFFの時に流れていて、ONにすると切れる
5極リレーでできることの例
- デイライトとスモールランプの連動：普段はデイライトをONにしておき、夜間にスモールランプを点灯（スイッチON）させると、自動的にデイライトを消灯（OFF）させる。
- 2つの電装品の交互切り替え：1つのスイッチで「Aランプ」と「Bランプ」の点灯を交互に切り替える。
4. プロが教える！リレー選びと施工の注意点（トラブル回避）
リレーマスターになるために、現場でプロが実践している重要なポイントを3つ伝授します。
1. 「許容電流（A：アンペア）」を必ず確認する
リレーには「20A」「30A」といった対応容量が決まっています。動かしたい電装品の消費電力（W）を計算し、余裕を持ったリレーを選びましょう。
- 計算式： 電力（W）÷ 電圧（12V）＝ 電流（A）例：120Wのフォグランプ ➔ 120W ÷ 12V ＝ 10A（15A〜20A対応のリレーを選択）
2. ヒューズをバッテリー直後に必ず入れる
バッテリーから直接電源を取る（バッ直）場合、リレーの手前に必ずヒューズを挟んでください。万が一、配線が途中でショートした際に車体火災を防ぐための絶対ルールです。
リレーの作動音（カチッ）をチェックする
「電装品が動かない！」という時は、スイッチを入れた時にリレーから「カチッ」と音（作動音）がするか確認します。
- 音がしない場合： 手元スイッチ〜コイル側の制御回路（アース不良など）のトラブル
- 音がする場合： バッテリー〜リレー〜電装品側のメイン電源ラインのトラブル※この音を聞くだけで、原因の半分を瞬時に切り分けることができます！
【これで迷わない】リレーの端子番号（JIS/DIN規格：#30/#85等）完全一致ガイド
市販されている車用リレー（エーモン製や外車・トラック用リレーなど）の本体や裏面を見ると、「#30」「#85」「#86」「#87」といった謎の数字が刻印されているのを見たことがありませんか？
「説明書には電源やスイッチって書いてあるのに、本体には数字しかなくてどれをどこに繋げばいいか分からない！」とパニックになる方が非常に多いポイントです。
実はこの数字、自動車電装の世界基準（DIN/JIS規格）で決められている端子番号（ピン番号）なのです。この数字の法則さえ覚えてしまえば、どんなリレーを買ってきても一瞬で接続先が判別できるようになります！

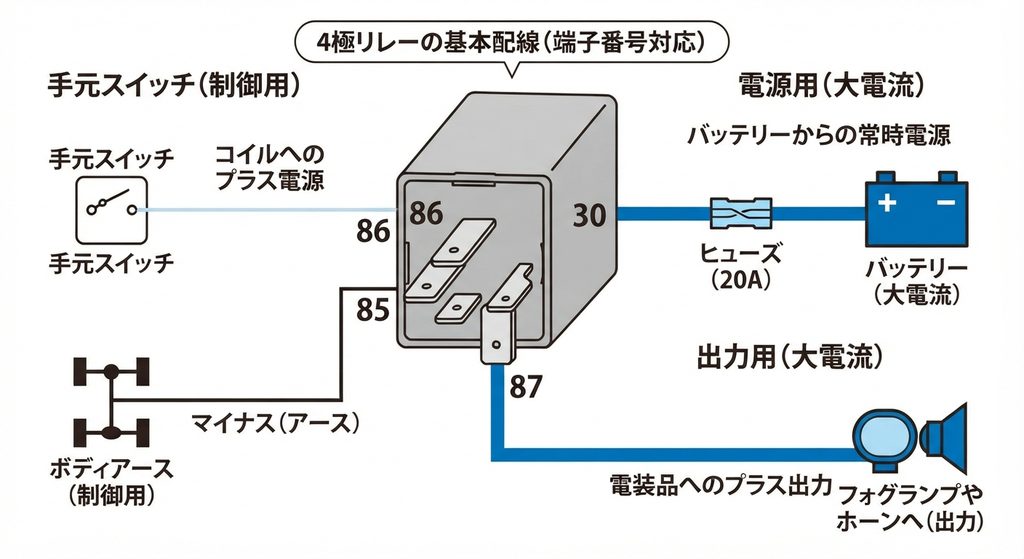

端子番号の対応早見表
| 端子番号 | 規格の名称 | 接続先（どこに繋ぐか） | 配線のイメージ |
| #30 | メイン電源 | バッテリーのプラス（＋） ※ヒューズ必須 | 太い線（大電流が流れる） |
| #85 | コイル（アース） | ボディアース（マイナス） またはスイッチ | 細い線（小電流） |
| #86 | コイル（信号） | 手元スイッチ（プラス電源/ACC等） | 細い線（小電流） |
| #87 | 出力（a接点） | 電装品（ホーン・フォグランプ等） | 太い線（大電流が流れる） |
| #87a | 出力（b接点） | スイッチOFF時に動かしたい電装品 ※5極のみ | 太い線（大電流が流れる） |
💡 プロのワンポイントアドバイス
#85 と #86 は内部の「電磁石（コイル）」に繋がっているだけなので、実はプラスとマイナスを逆に繋いでもリレーは正常に作動します（ダイオード内蔵リレーを除く）。「85と86はスイッチ用セット」と覚えておけばOKです！
【実例で納得】4極リレーを使った「社外ホーン交換」の完全配線図
「リレーの理屈は分かったけれど、実際に自分の車にどう繋ぐのかイメージしづらい…」という方のために、電装DIYで最もリクエストが多い「シングルホーンから社外ダブルホーンへの換装」を例に、具体的な配線ルートを解説します。
純正ホーンの信号を「リレーのスイッチ」に流用するのがコツ！
純正でホーンが1個（シングルホーン）の車に、社外のダブルホーン（2個）を取り付けると、消費電力が2倍（約10A〜12A）に跳ね上がります。そのまま純正配線から枝分かれさせると、ヒューズが飛んだりステアリング裏の接点が焼損したりします。
そこで、4極リレーを使ってバッテリーから直接大電流を引き込みます。
Plaintext
【ダブルホーン取り付けの配線ルート】
① バッテリー（＋） ───[15Aヒューズ] ───> リレー【#30】
② ボディアース ──────────────────> リレー【#85】
③ 純正ホーン配線 ──────────────────> リレー【#86】（※スイッチ信号として流用）
④ リレー【#87】 ───┬───────────────> ホーンA（＋端子）
└───────────────> ホーンB（＋端子）
⑤ ホーンA・Bの（−端子） ─────────────> ボディアース
作業の手順とポイント
- 純正ホーンの配線を抜く： 純正ホーンに挿さっていた＋線を、リレーの#86（スイッチ入力）に接続します。これで「ハンドルを叩くとリレーがONになる」回路が完成します。
- バッ直配線を作る： バッテリー（＋）から必ず15A程度のヒューズを挟み、リレーの#30（メイン電源）へ繋ぎます。
- ホーンへ配線する： リレーの#87（出力）から配線を2本に分岐させ、新しい社外ホーンA・Bの＋端子へそれぞれ接続します。
- アースを確実に取る： リレーの#85と、ホーン本体の−端子（または取付ボルト）を車の金属部分（ボディアース）へ確実に固定します。
この配線を行えば、ハンドルを押した瞬間に「カチッ」とリレーが作動し、バッテリーからのパワフルな電流で社外ホーン本来のクリアな大音量が響くようになります！
【現場のトラブルシューティング】リレーの「ジジジ音」や「熱を持つ」原因と対策
リレーを使って配線したあと、「電装品が正常に動かない」「変な音がする」というトラブルが発生した場合の診断チャートです。現場で電装整備士がチェックする重要ポイントをまとめました。
現象1：リレーが「ジジジジ…」「チャチャチャ…」と激しく連続音を立てる
- 原因： スイッチ側の電圧不足、またはアース不良による「チャチャッキング（チャタリング）現象」です。
- 対策： リレー内部の電磁石（コイル）を引きつける電圧が足りず、接点がくっついたり離れたりを高速で繰り返しています。スイッチ側の電源（#86）を取っている場所を変えるか、アース（#85）のボディアースポイントの塗装を削って確実に導通させてください。
現象2：リレー本体や配線が触れないほど熱くなる
- 原因： リレーの「許容電流オーバー」または端子のかしめ不良による「接触抵抗」です。
- 対策：
- 電装品の消費電力（W）に対して、リレーの許容アンペア数（A）が小さすぎないか確認してください（例：200Wの製品に10A用の細いリレーを使っている等）。
- ギボシ端子やクワ型端子の圧着が緩いと、そこで抵抗が発生して発熱します。電工ペンチでしっかりかしめ直しましょう。
現象3：手元のスイッチをOFFにしても、電装品が消えない・動いたままになる
- 原因： 接点の「溶着（焼き付き）」です。
- 対策： モーター系やハイパワーLEDなど、電源ONの瞬間に突入電流（瞬間的に流れる巨大な電流）が大きい電装品を動かした際、リレー内部の金属接点が火花で溶けてくっついてしまう現象です。こうなったリレーは叩いても直りませんので、ワンランク上の容量（例：20A➔30A）の新品リレーに交換してください。
リレーを制する者は、電装DIYを制す！
リレーの基本をまとめます。
- リレーは「小さな電気で大きな電気を安全に動かす遠隔スイッチ」
- 基本は「4極リレー」を押さえればOK！
- OFFの時に動かしたい・切り替えたいなら「5極リレー」
- 迷ったら作動音（カチッ）を聞いてトラブル診断！
リレーの仕組みさえ頭に入れば、キーレス連動、ライトの自動点滅、セキュリティ回路など、プロ顔負けのカスタムが自分でできるようになります。
