元・電装整備士のむーちょです。
国家資格である「自動車電気装置整備士」通称電装整備士の資格を持ち、現役時代はドラレコ、カーナビ、バックカメラ、さらにはトラックのデジタコまで、累計で数百台以上の電装品を取り付けてきました。
自分でドラレコや電装品を取り付け、「よし、できた！」とワクワクしながらキーを回したのに……「あれ？ 電源が入らない…」「画面が真っ暗なまま…」なんて経験はありませんか？
一瞬で血の気が引きますよね。「車壊しちゃったかな…」と焦るお気持ち、すごくよく分かります。でも安心してください！
実はこれ、数百台付けてきたプロの私たちでも時々遭遇する現象です。そして、動かない原因の多くは「ちょっとした接続ミス」にあります。
焦って色々なところを触ると、最悪の場合ショートして本当に電装品や車を壊してしまうことも…。まずは落ち着いて、プロが現場で最初に行う「4つのチェックポイント」を順番に確認していきましょう！
チェック1：一番多い！「アース」はボディアースにしっかり落ちているか？
電装品が動かない原因のダントツ第1位が、この「アース（マイナス線）の接続不良」です。
電気は「プラスから入って、マイナスに抜ける」ことで初めて動きます。車のマイナス線は、金属のボディ全体に流す仕組み（ボディアース）になっているのですが、ここによくある罠が潜んでいます。

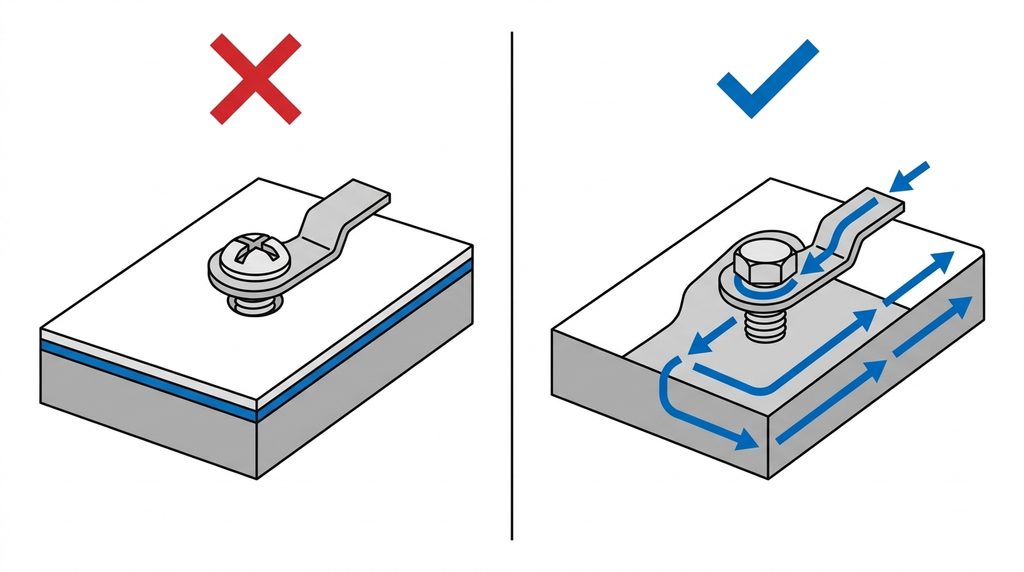

よくある失敗：塗装されている金属部分にネジ止めしている
車の金属部分は、サビ防止のために綺麗な塗料で覆われています。実は塗料は電気を通しません。見た目が金属のネジでも、下地が塗装されたままだと電気が流れないのです。
プロのチェック方法
既存の純正ボルト（すでに他の黒い配線が挟まれている場所など）に共締めするか、塗装が乗っていない「剥き出しの金属部分」にしっかり固定されているか確認しましょう。
「アースの場所を変えただけであっけなく動いた！」というケースは本当に多いですよ！

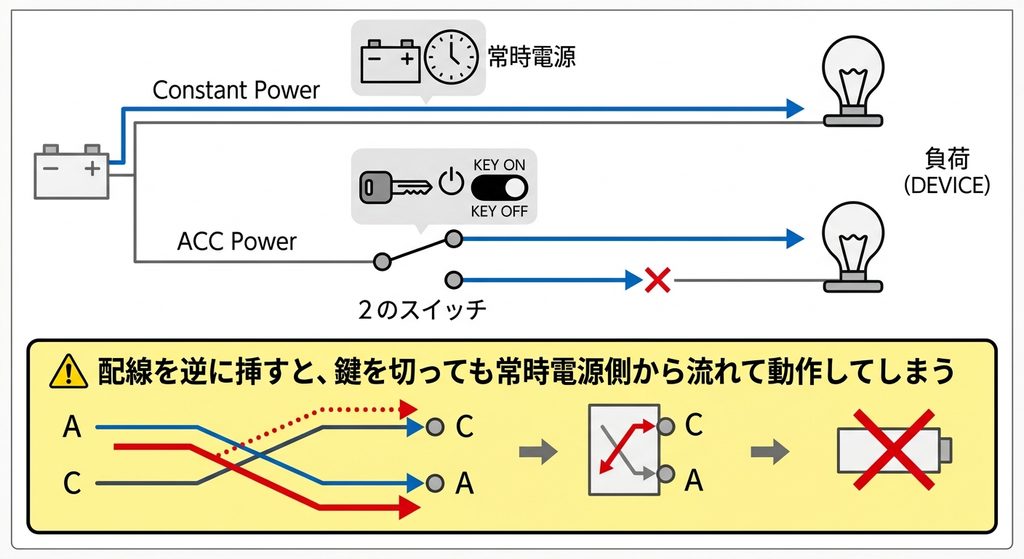

チェック2：「常時電源」と「ACC（アクセサリー）電源」を逆に繋いでいないか？
駐車監視機能付きのドラレコやナビを取り付ける際によくあるのが、電源の繋ぎ間違いです。
車には大きく分けて2つの電源があります。
常時電源（BAT）： エンジンを切っていても常に電気が来ている（時計の記憶などに使用）
ACC電源（アクセサリー）： カギを１段階回す（またはスタートボタンを１回押す）と電気が流れる
この2本を逆に繋いでしまうと、「エンジンをかけても電源が入らないのに、エンジンを切ると謎にランプが点灯する」といった奇妙な現象が起きます。
正しい電源に接続しているか、ギボシ端子が正しく相手と組み合わさっているか、もう一度配線図と見比べてみましょう。
※「電源や信号線についてもっと知りたい方」へ
各電源や信号線の詳しい解説や、電源取得時のトラブル、テスターの使い方をまとめた有料記事を作成しました！電源や信号の取得に失敗したくない方は必見です。

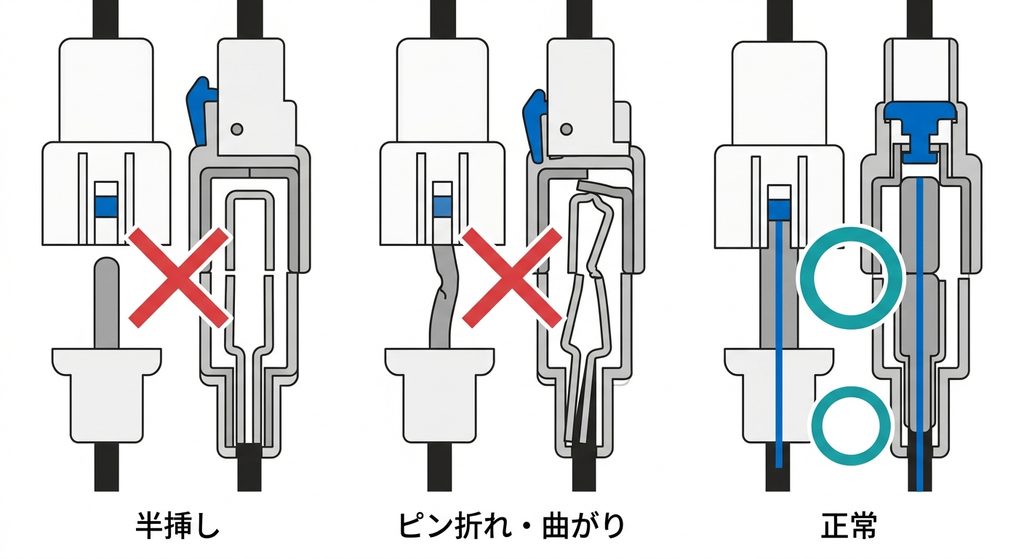

チェック3：カプラーの差し込み甘さ・ピンの曲がり
配線同士をカプラー（プラスチックの接続パーツ）でカチッと繋ぐ作業ですが、「カチッ」と音が鳴る手前で止まっていることがよくあります。
特にバックカメラや映像線など、細い配線が束になっている部分は注意が必要です。
爪が奥まで入っているか？
奥までしっかり差し込まれていないと、見た目は繋がっていても中の金属端子（ピン）同士が触れ合っていません。
ピンが折れたり曲がったりしていないか？
無理に押し込むと、カプラーの中にある小さなピンが折れたり、横に曲がって外に飛び出してしまうことがあります。一度抜いて、中のピンがまっすぐ並んでいるか覗き込んでみてください。

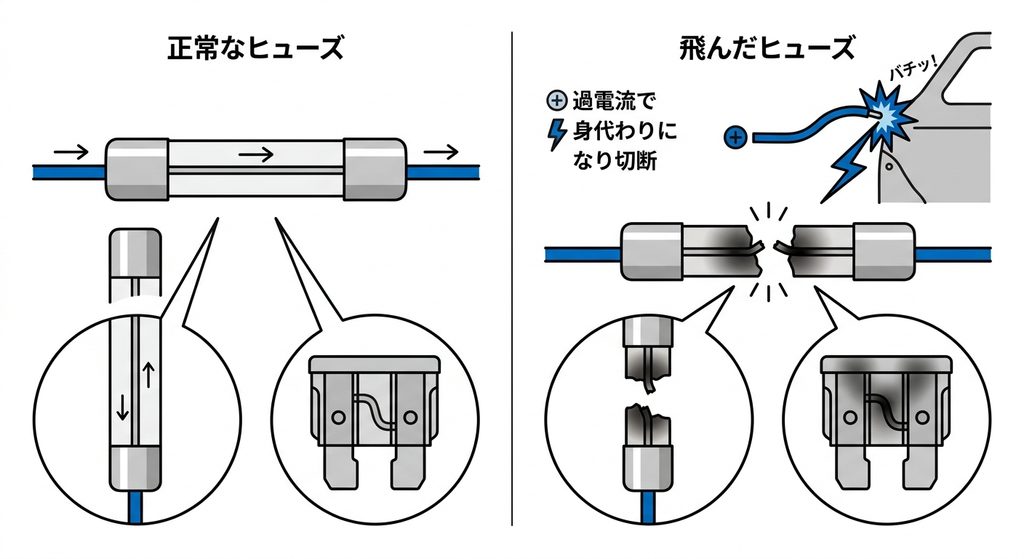

チェック4：ヒューズは飛んでいないか？＆電源を取り出した場所は正しいか？
ここまでのチェックで問題がない場合、電源ラインの「ヒューズ」が切れている（飛んでいる）可能性があります。
作業中にプラス線が車の金属部分に一瞬でも触れてしまうと、「バチッ！」と火花が散って、安全装置であるヒューズが身代わりとなって切れます。
どこを確認する？
電取り付けた電装品の配線の途中に付いている「管ヒューズ」や、車側の「ヒューズボックス」を確認します。中の導線が切れていたらヒューズの交換が必要です。
電源を取る場所の注意点
ヒューズボックスから電源を取る（ヒューズ電源タップを使う）場合、差し込む向きや「元のヒューズの容量（〇〇A）」が合っているかも見直しましょう。
焦って触るとショートの元！安全第一で確認を
電装品が動かないとどうしても焦ってしまい、電源が入ったまま配線を抜き差ししたり、力任せに引っ張ったりしがちです。
ですが、不意のショート（短絡）は車両火災やコンピューターの故障にも繋がりかねません。
「動かないときは、まずエンジンを切り、焦らずアースと配線端子から1つずつ潰していく」
これが、数百台の施工をトラブルなくこなしてきた私の最大のノウハウです。
じっくり確認すれば、きっと原因が見つかるはずですよ！あなたのDIY作業がうまくいき、快適なカーライフが送れることを応援しています！
