【概要】いすゞ 6代目エルフ 2017 基本車両スペック
- 📌 対象モデル： 6代目エルフ（NLR85 / NMR85 / NJR85 / NPR85 / NNR85系）
- 🗓️ 生産年式： 2006年（平成18年）12月 〜 2023年（令和5年）3月
- ⚡ 電装系電圧： DC 24V仕様（※一部12V車・寒冷地仕様あり）
- 🔋 純正適合バッテリー： 80D26L × 2個（24V直列接続）
ヒューズ・リレー
ヒューズボックス配置
ヒューズボックスの場所：

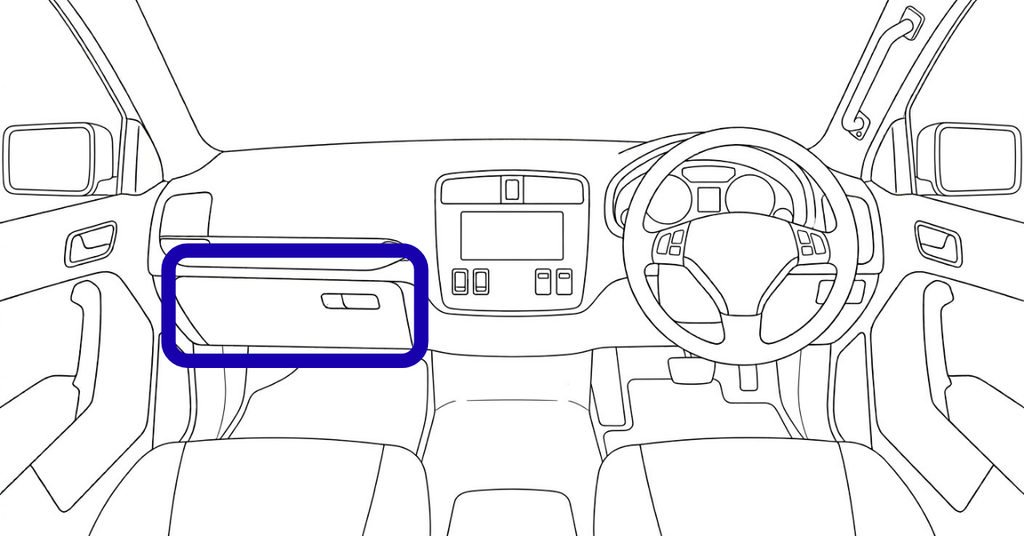

① 室内： インストルメントパネル中央下部
② 車外： キャブ左側後方 リレーボックス
ヒューズ配置（キャブ内）
６代目エルフに使われているヒューズは下記の「ミニ平型ヒューズ」になります。
S-LIFE
¥1,014 （2026/10/26 22:29時点 | 楽天市場調べ）
ポチップ

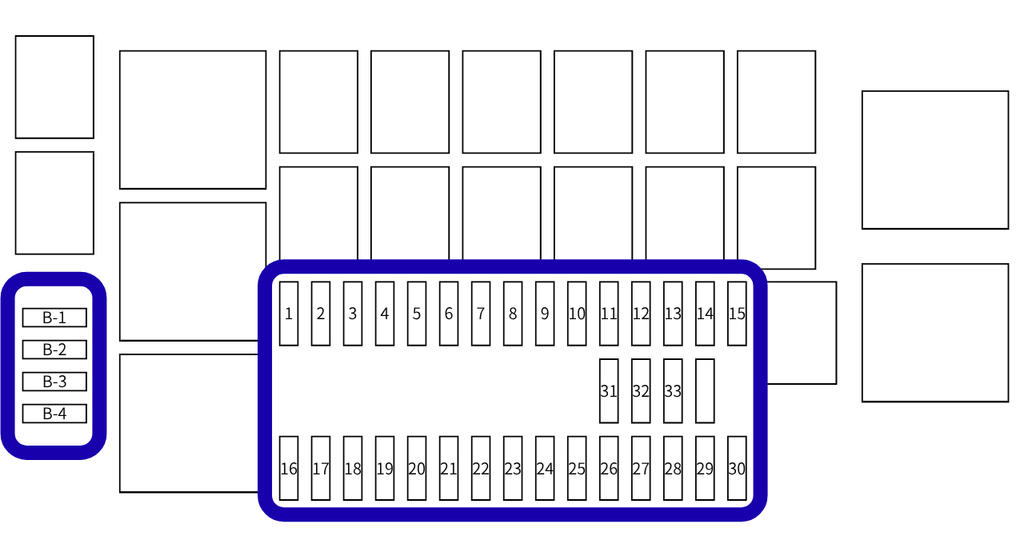

| No. | 表示・名称 | 容量（A） | 備考 |
|---|---|---|---|
| 1 | パワーウインドー（リア） | 20A | |
| 2 | BCM（一般電装ECU） | 10A | |
| 3 | ルームランプ、ラジオ | 15A | |
| 4 | ドアロック | 15A | |
| 5 | フォグランプ | 10A | |
| 6 | パワーウインドー | 20A | |
| 7 | ヘッド、テールランプリレー、バックアップランプ | 10A | |
| 8 | ワイパー、ウォッシャー | 15A | |
| 9 | ヘッドランプ Low 左 | 10A | |
| 10 | 格納ミラー、シガライター | 15A | |
| 11 | ヘッドランプ Low 右 | 10A | |
| 12 | ストップランプ | 10A | |
| 13 | コントローラー（バッテリー） | 10A | |
| 14 | ヘッドランプ Hi 左 | 10A | |
| 15 | ヘッドランプ Hi 右 | 10A | |
| 16 | ミラーヒーター | 15A | |
| 17 | オプション | 15A | |
| 18 | エレクトリック（IG） | 10A | |
| 19 | SRSエアバック | 10A | |
| 20 | ECM | 10A | |
| 21 | メーター、コントローラー | 10A | |
| 22 | ラジオ | 15A | |
| 23 | – | – | |
| 24 | スターター | 10A | |
| 25 | ホーン | 15A | |
| 26 | ターンシグナルランプ、ハザード | 15A | |
| 27 | テールランプ | 10A | |
| 28 | イルミネーションランプ | 10A | |
| 29 | コーナリングランプ | 10A | |
| 30 | ブロアモーター | 20A | |
| 31 | スペアヒューズ | 10A | |
| 32 | スペアヒューズ | 15A | |
| 33 | スペアヒューズ | 20A | |
| B-1 | アイドリングストップ、スムーサー | 15A | |
| B-2 | 電気式PTO | 20A | |
| B-3 | ハイブリッドPTO | 20A | |
| B-4 | 電動パーキングブレーキ | 25A |
※現車の蓋の裏の表記もあわせてご確認ください。
リレー配置（キャブ内）

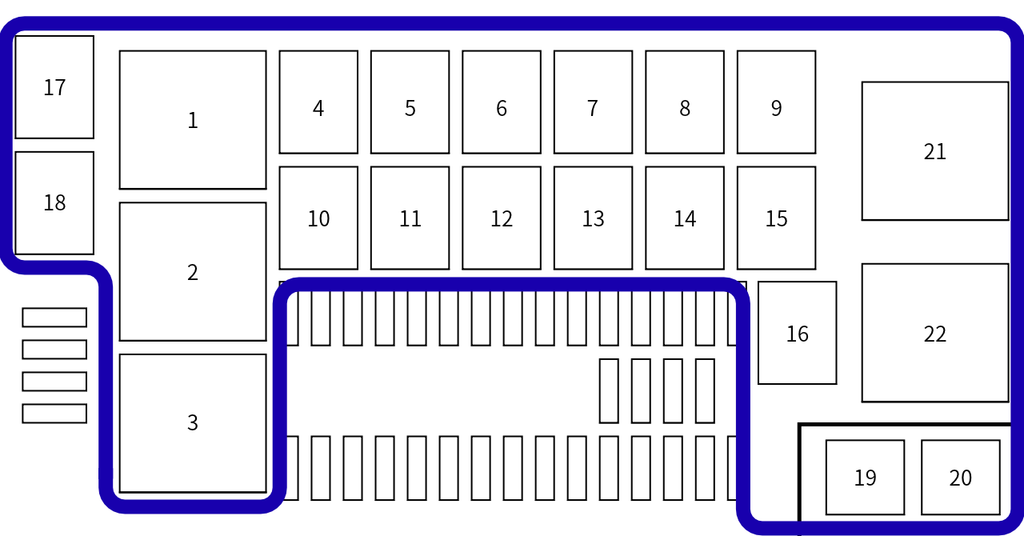

| No. | 表示・名称 | 備考 |
|---|---|---|
